Máy làm đầy bột
Thông số kỹ thuật
Đo lường | Khối lượng | Trọng lượng |
Trọng lượng đóng gói | 10g-1000g (Tùy thuộc vào vật liệu) | 10g-5000g (Tùy thuộc vào vật liệu) |
Tốc độ đóng gói | 20-40 (chai / phút) | 5-25 (chai / phút) |
Độ chính xác đóng gói | â¤1% | â¤0.3% |
Sức mạnh | 1.2kw | |
Áp suất không khí | 5-8kg / cm2 | |
Trọng lượng máy | 220 kg | |
Kích thước | 2000Ã1050Ã2150 mm | |
Giới thiệu chi tiết
Tóm tắt
Máy này có thể hình thành một dây chuyền điền hoàn chỉnh với máy mở chai, máy đóng nắp, máy dán nhãn, v.v.
2〢 Nó phù hợp cho bột đóng gói và vật liệu hạt nhỏ, chẳng hạn như bột, thuốc, y thú y, glucose, gia vị, đồ uống rắn, bột carbon, bột bột, thuốc trừ sâu, v.v.
Thiết bị thu bụi hoặc thiết bị phòng chống rò rỉ có thể được thêm theo các vật liệu khác nhau, và thiết bị ba vòi phun và bốn vòi phun có thể được sản xuất theo yêu cầu của bao bì

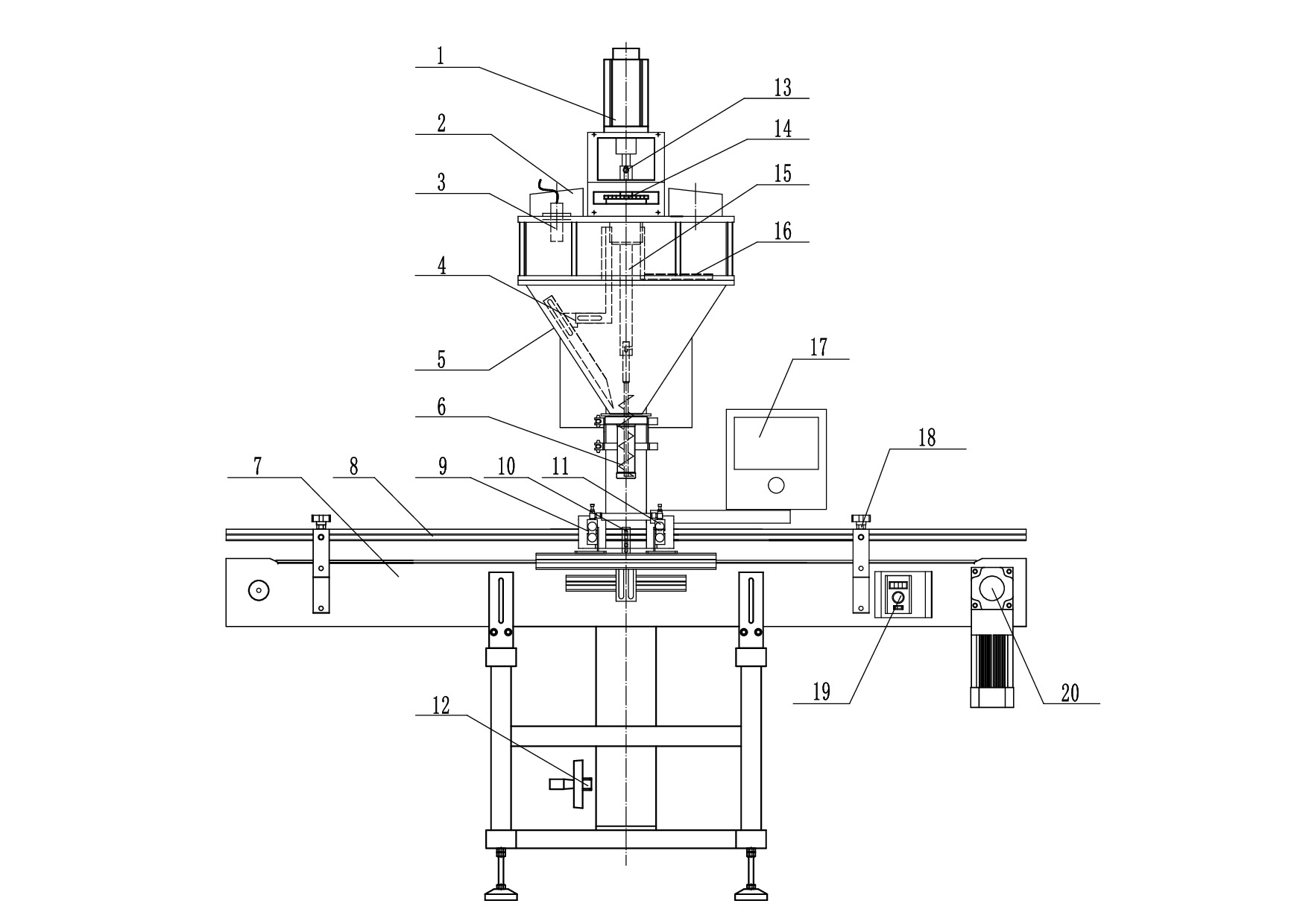

Biểu đồ cấu trúc (vòi phun đơn):
1 | Động cơ Servo | 2 | Cổng cho ăn |
3 | Cảm biến phát hiện | 4 | Trộn |
5 | Hopper | 6 | Điền vít |
7 | Băng tải | 8 | Guardrail |
9 | Xi lanh khối | 10 | Cảm biến quang điện |
11 | Xi lanh định vị | 12 | Xử lý (điều chỉnh chiều cao) |
13 | Vít cố định | 14 | chuỗi |
15 | Trục | 16 | Trộn |
17 | Màn hình cảm ứng | 18 | Thiết bị điều chỉnh guardrail |
Ưu điểm và đặc điểm
1 ¢ Tự động định vị, điền và đo chai có thể được thực hiện.
Thiết bị rung có thể được thêm vào băng tải để đảm bảo điền đồng nhất.
3 â € ¢ Bồn có thể được mở hoàn toàn, thuận tiện để tháo rời và làm sạch.
Động cơ servo được sử dụng để lái vít, không dễ mặc, định vị chính xác, tốc độ có thể điều chỉnh, hiệu suất ổn định, v.v.
Hệ thống điều khiển PLC được áp dụng, có lợi thế là hoạt động ổn định, chống can thiệp và độ chính xác cân nặng cao.
Tất cả thép không gỉ 304, tất cả các kết nối kẹp nhanh, cài đặt dễ dàng.
Màn hình cảm ứng hiển thị rõ ràng mỗi trạng thái làm việc, hướng dẫn hoạt động, trạng thái lỗi và thống kê sản xuất, v.v., và hoạt động đơn giản và trực quan.
Các phụ kiện vít có thể được thay thế, có thể được sử dụng cho một loạt các vật liệu từ bột siêu mịn đến các hạt nhỏ.
Xử lý chính xác cao, cấu trúc cơ học hoàn hảo, độ đồng tâm cao của mỗi thành phần, hiệu quả hoạt động cao và ít mòn hơn.

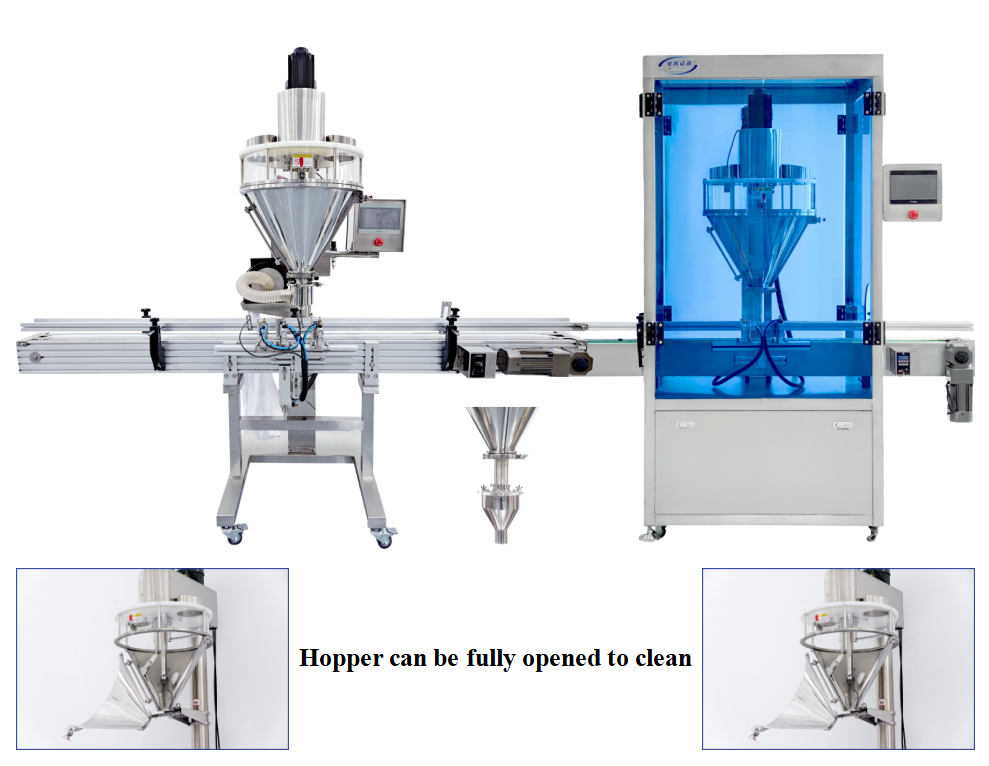

10 ¢ Silo có thể được mở hoàn toàn, và tình trạng của các thành phần bên trong của silo là rõ ràng trong một cái nhìn:
1) Thuận tiện để điều chỉnh vị trí giữa máy khuấy động và vít.
2) Bảo trì thuận tiện và kiểm tra các thành phần khác nhau.
Biểu đồ cấu trúc

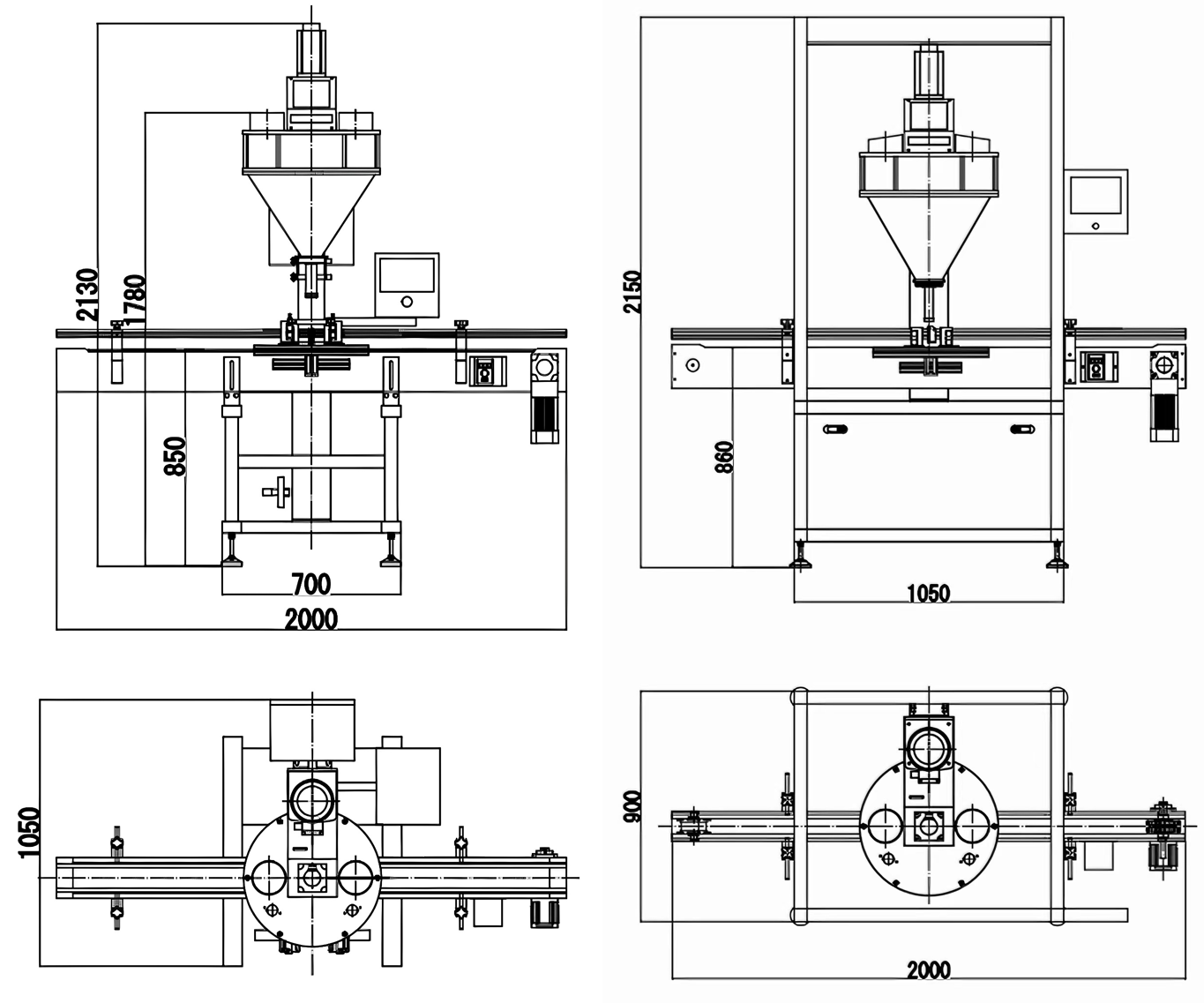

Biểu đồ kích thước

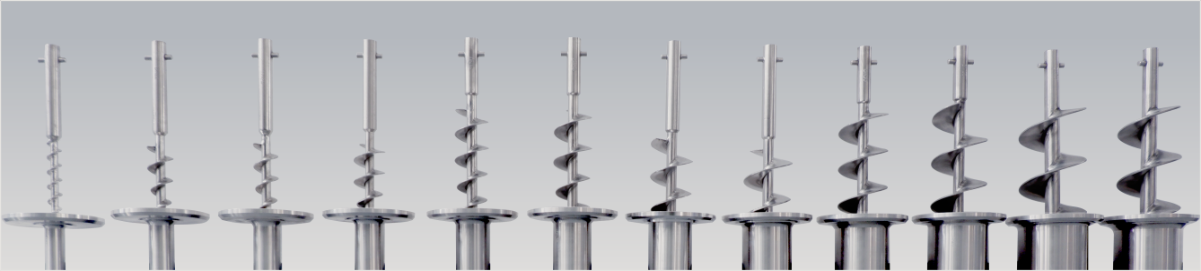

Phụ kiện bổ sung
Đường kính vít (mm) | Đường kính cốc (mm) | Đường kính chống rò rỉ (mm) | Phạm vi |
17 | 21 | / | 5g-30g |
22 | 26 | / | Số lượng 20g-50g |
28 | 32 | / | 30g-100g |
34 | 39 | 41 | 50g-200g |
38 | 43 | 45 | 100g-300g |
45 | 50 | 52 | 200g-500g |
50 | 55 | 57 | 300g-1kg |
55 | 60 | 62 | 500g-2kg |
|
|

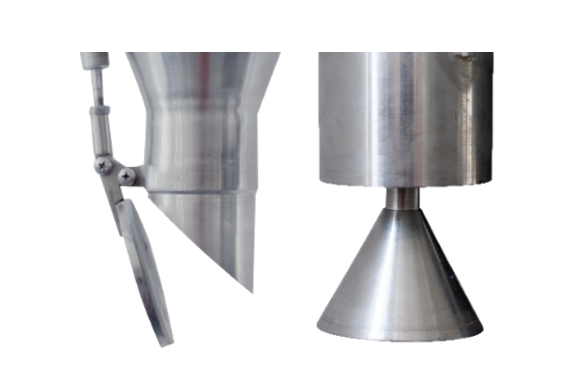

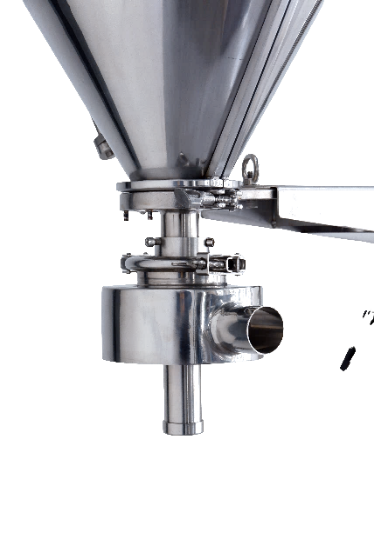

Thiết bị phòng chống rò rỉ | Áp suất tấm |
|
|

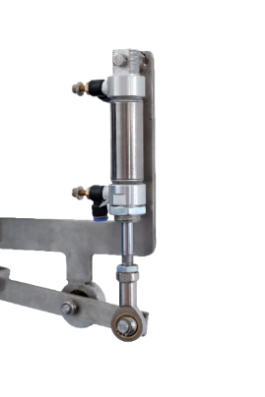

Van dừng | Thiết bị xi lanh |
|
|
Bụi thu thập bao phủ | Phòng chống rò rỉ ly tâm |
Máy làm đầy bột
Thông số kỹ thuật
Đo lường | Khối lượng | Trọng lượng |
Trọng lượng đóng gói | 10g-1000g (Tùy thuộc vào vật liệu) | 10g-5000g (Tùy thuộc vào vật liệu) |
Tốc độ đóng gói | 20-40 (chai / phút) | 5-25 (chai / phút) |
Độ chính xác đóng gói | â¤1% | â¤0.3% |
Sức mạnh | 1.2kw | |
Áp suất không khí | 5-8kg / cm2 | |
Trọng lượng máy | 220 kg | |
Kích thước | 2000Ã1050Ã2150 mm | |
Giới thiệu chi tiết
Tóm tắt
Máy này có thể hình thành một dây chuyền điền hoàn chỉnh với máy mở chai, máy đóng nắp, máy dán nhãn, v.v.
2〢 Nó phù hợp cho bột đóng gói và vật liệu hạt nhỏ, chẳng hạn như bột, thuốc, y thú y, glucose, gia vị, đồ uống rắn, bột carbon, bột bột, thuốc trừ sâu, v.v.
Thiết bị thu bụi hoặc thiết bị phòng chống rò rỉ có thể được thêm theo các vật liệu khác nhau, và thiết bị ba vòi phun và bốn vòi phun có thể được sản xuất theo yêu cầu của bao bì
Biểu đồ cấu trúc (vòi phun đơn):
1 | Động cơ Servo | 2 | Cổng cho ăn |
3 | Cảm biến phát hiện | 4 | Trộn |
5 | Hopper | 6 | Điền vít |
7 | Băng tải | 8 | Guardrail |
9 | Xi lanh khối | 10 | Cảm biến quang điện |
11 | Xi lanh định vị | 12 | Xử lý (điều chỉnh chiều cao) |
13 | Vít cố định | 14 | chuỗi |
15 | Trục | 16 | Trộn |
17 | Màn hình cảm ứng | 18 | Thiết bị điều chỉnh guardrail |
Ưu điểm và đặc điểm
1 ¢ Tự động định vị, điền và đo chai có thể được thực hiện.
Thiết bị rung có thể được thêm vào băng tải để đảm bảo điền đồng nhất.
3 â € ¢ Bồn có thể được mở hoàn toàn, thuận tiện để tháo rời và làm sạch.
Động cơ servo được sử dụng để lái vít, không dễ mặc, định vị chính xác, tốc độ có thể điều chỉnh, hiệu suất ổn định, v.v.
Hệ thống điều khiển PLC được áp dụng, có lợi thế là hoạt động ổn định, chống can thiệp và độ chính xác cân nặng cao.
Tất cả thép không gỉ 304, tất cả các kết nối kẹp nhanh, cài đặt dễ dàng.
Màn hình cảm ứng hiển thị rõ ràng mỗi trạng thái làm việc, hướng dẫn hoạt động, trạng thái lỗi và thống kê sản xuất, v.v., và hoạt động đơn giản và trực quan.
Các phụ kiện vít có thể được thay thế, có thể được sử dụng cho một loạt các vật liệu từ bột siêu mịn đến các hạt nhỏ.
Xử lý chính xác cao, cấu trúc cơ học hoàn hảo, độ đồng tâm cao của mỗi thành phần, hiệu quả hoạt động cao và ít mòn hơn.
10 ¢ Silo có thể được mở hoàn toàn, và tình trạng của các thành phần bên trong của silo là rõ ràng trong một cái nhìn:
1) Thuận tiện để điều chỉnh vị trí giữa máy khuấy động và vít.
2) Bảo trì thuận tiện và kiểm tra các thành phần khác nhau.
Biểu đồ cấu trúc
Biểu đồ kích thước
Phụ kiện bổ sung
Đường kính vít (mm) | Đường kính cốc (mm) | Đường kính chống rò rỉ (mm) | Phạm vi |
17 | 21 | / | 5g-30g |
22 | 26 | / | Số lượng 20g-50g |
28 | 32 | / | 30g-100g |
34 | 39 | 41 | 50g-200g |
38 | 43 | 45 | 100g-300g |
45 | 50 | 52 | 200g-500g |
50 | 55 | 57 | 300g-1kg |
55 | 60 | 62 | 500g-2kg |
|
|
Thiết bị phòng chống rò rỉ | Áp suất tấm |
|
|
Van dừng | Thiết bị xi lanh |
|
|
Bụi thu thập bao phủ | Phòng chống rò rỉ ly tâm |

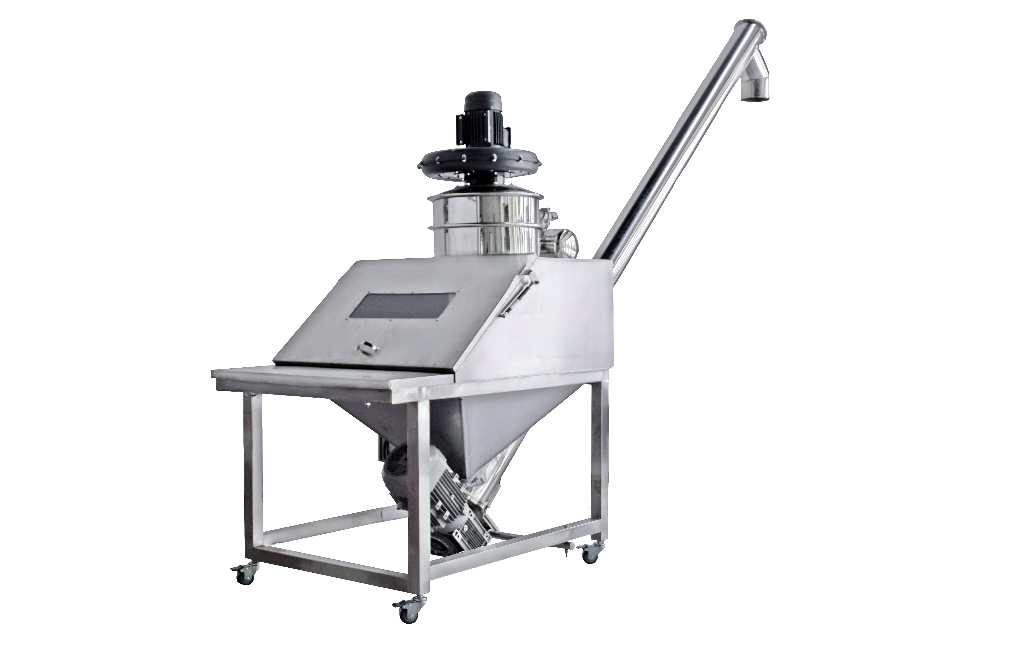

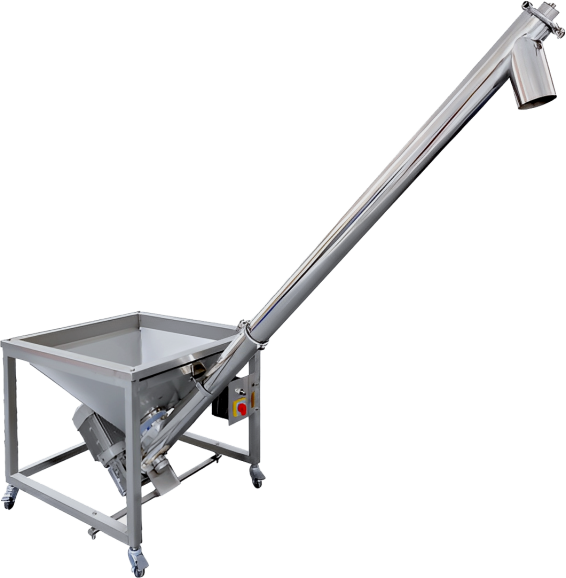

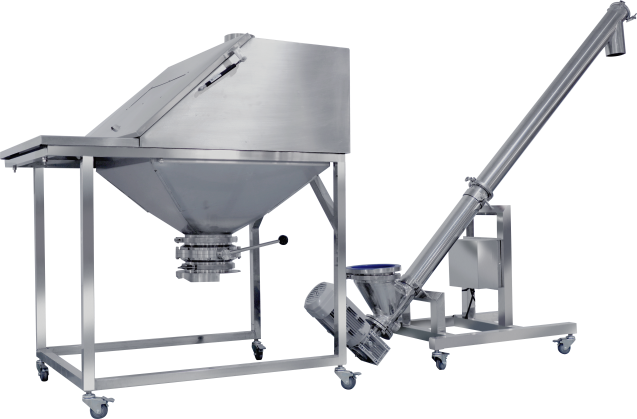

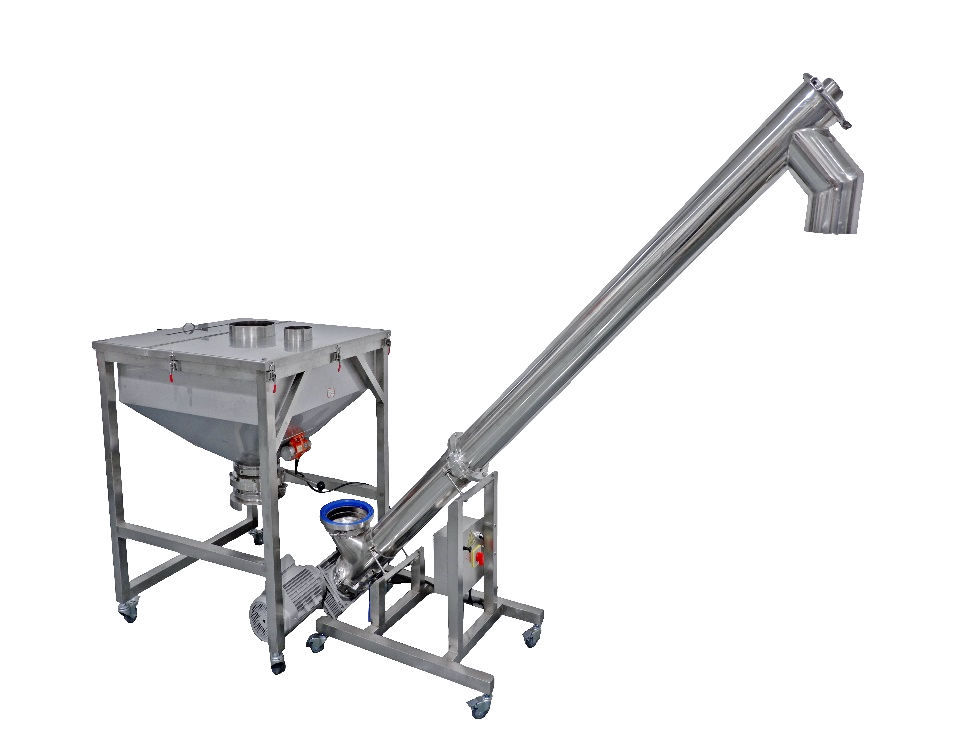

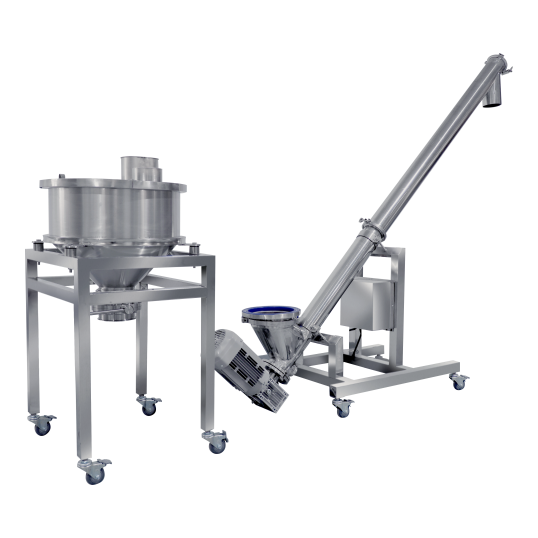

Máy cho ăn vít
Thông số kỹ thuật
Loại máy | Sản phẩm APT-T2 | APT-T3 | Sản phẩm APT-T6 |
Công suất vận chuyển | 1000-3000kg/h | ||
Khối lượng Silo | Số lượng 120L | ||
Điện áp | AC 380V | ||
Sức mạnh | 1.6kw | 2.5kw | |
Trọng lượng máy | 150 kg | ||
Chiều cao silo | 750mm | 865mm | 750 |
Kích thước | 2370Ã875Ã2200mm | 2300Ã700Ã220.00mm | 2560Ã900Ã1900mm |
(Đây là kích thước tiêu chuẩn ở trên, tất cả các thông số có thể được tùy chỉnh.ï¼
Giới thiệu chi tiết
Cấu hình chính:
Không. | Tên | Thương hiệu | Nguồn gốc |
1 | Động cơ cho ăn (Động cơ bánh răng) | SANKAI | Trung Quốc Zhắc jiang |
2 | Động cơ rung | ANBO | Trung Quốc Zhejiang |
3 | Forward và Reverse Switch | Jingyi | Trung Quốc Thượng Hải |
4 | Công tắc điện | CHINT | Trung Quốc Zhejiang |
Phụ kiện ngẫu nhiên:
Không. | Tên | Số lượng |
1 | Kẹp | 2 |
2 | Thiết bị Gasket | 2 |
3 | Kết nối mềm | 1 |
Ưu điểm và đặc điểm
1. Công suất động cơ bánh răng:Công suất được kết nối bởi một động cơ bánh răng, và dưới cùng là một kết nối bích bản lề để ngăn chặn bột chấn.
2. Khả năng vận chuyển có thể điều chỉnh:Cổng cho ăn được trang bị một cổng có thể điều chỉnh để kiểm soát dòng chảy cho ăn.
3. Ngăn chặn vật liệu cầu nối:Tường silo được trang bị động cơ rung.
4. Dọn dẹp thuận tiện:Có một chuyển đổi phía trước và ngược. Bật công tắc đảo ngược để làm sạch và chuyển tiếp để cho ăn.
5. Dỡ bỏ và lắp đặt thuận tiện:Kết nối cài đặt nhanh đầy đủ, không có công cụ nào cần thiết để hoàn toàn clen vật liệu còn lại; kết nối silicone giữa silo và ống vật liệu; thùng có thể được tháo rời thành hai phần.
6. Không gây nhiễu bột:Vòng bi áp dụng một phương pháp niêm phong độc đáo, không có bột được cung cấp và không được phép tràn.
7. Công việc tự động:Nó có thể được tự động kiểm soát bởi máy điền phù hợp mà không cần can thiệp thủ công.
8. Chất lượng tốt:Chống ăn mòn, lưỡi xoắn có độ dày 3mm và không dễ biến dạng.
9. Di chuyển:Lắp đặt bánh xe phổ quát với phanh, dễ di chuyển, không có tiếng ồn.

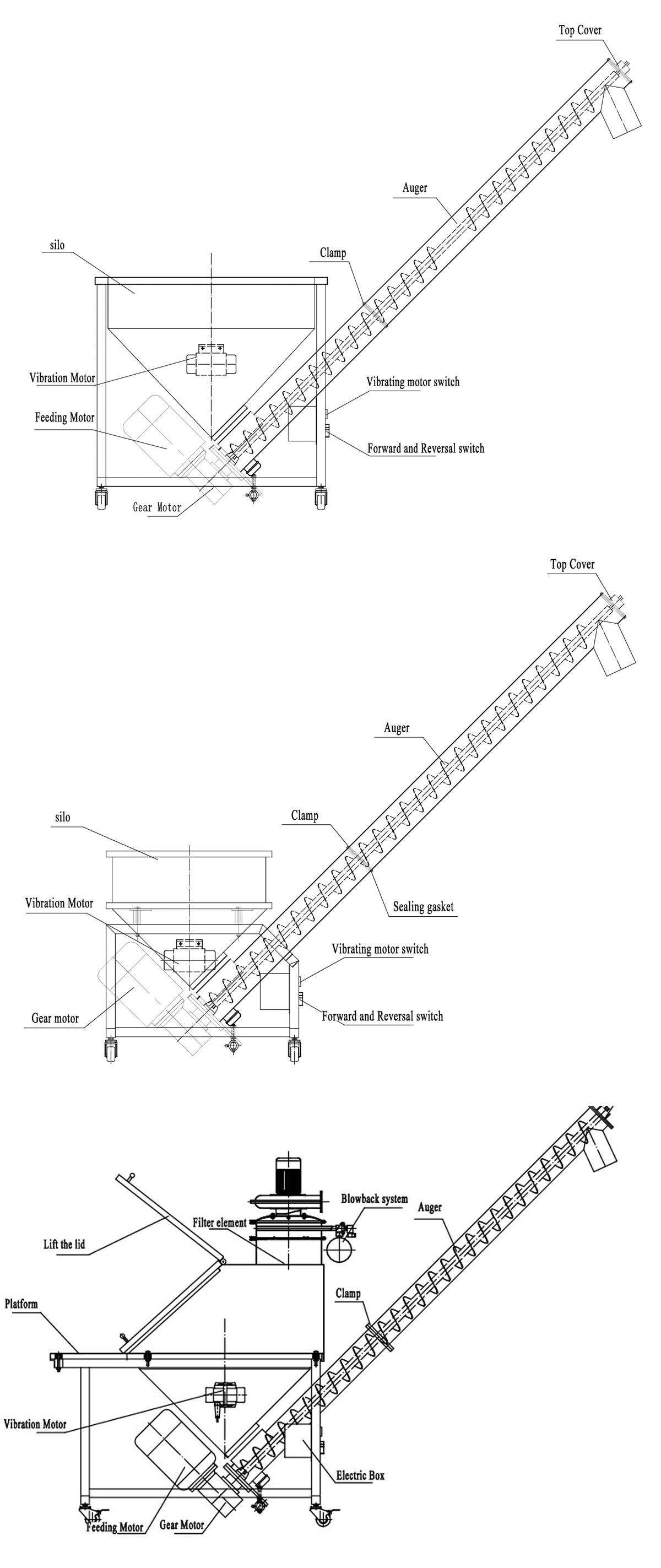

Biểu đồ cấu trúc

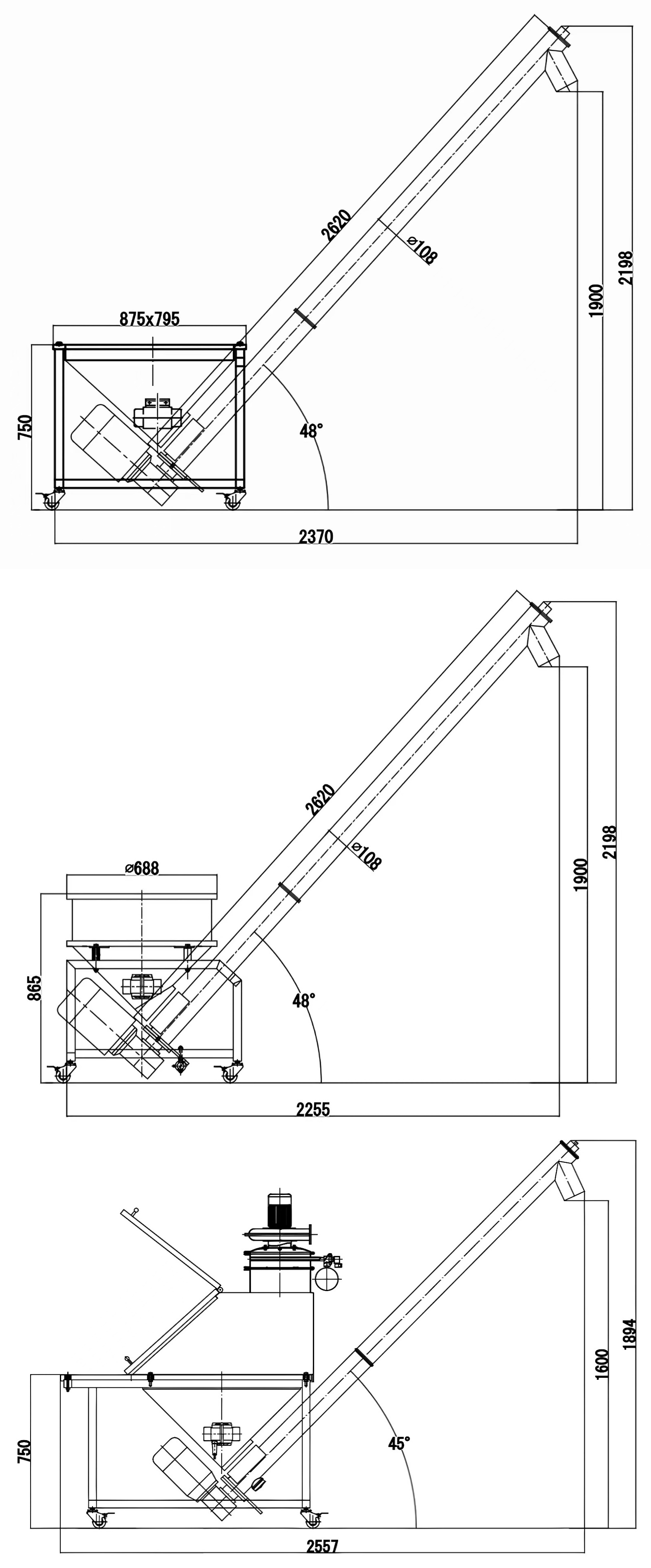

Biểu đồ kích thước
